冷库电气技能实训台
栏目分类：产品总目录 发布日期：2020-09-07 浏览次数：次
冷库电气技能实训台,小型冷库实训装置制冷设备维修工高级、技师教学培训与考核，咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【冷库电气技能实训台,小型冷库实训装置】的实训室建设方案，对【冷库电气技能实训台,小型冷库实训装置】施行三包售后服务，如果您对我们的【冷库电气技能实训台,小型冷库实训装置】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

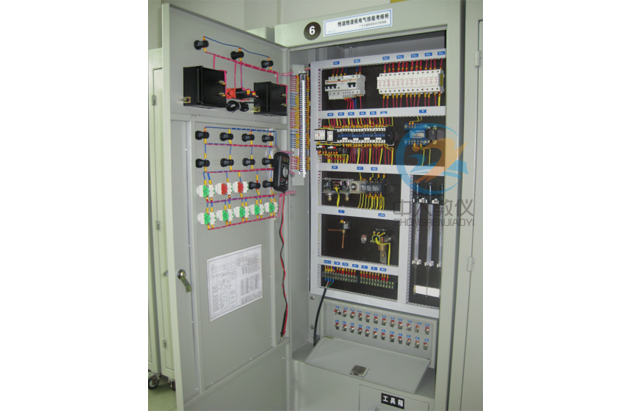

ZRLR-GZB小型冷库装置电气控制系统检修实训装置
一、小型冷库电气控制设备功能及实训项目
1、小型冷库机组电气控制实训2、制冷设备维修工高级教学培训与考核
3、制冷设备维修工技师教学培训与考核
4、常见故障设置与排查
二、故障设置
| 故障代号 | 冷库机组电气控制排故实验柜故障现象 | 故障位置 | 故障分析过程 | 检测方法与数据 | 注意事项 |
| K1 | 合上QS2，整个控制电路没电，电源灯HL1不亮 | QS2 N线与HL1之间 |
HL1电源灯不亮，重点检查SQ2输出端和FU2是否开路 |
用万用表交流250V档测得HL1两端没220V电压，再用电阻档测量N线断路 | 测量电阻值时要断开控制线路的电源，则会烧坏万用表 |
| K2 | 电源灯HL1亮，但手自动都不能制冷。 | QS2L线与RSJ常开之间 | 无法制冷可能是RSJ的常开触点损坏 | 检查RSJ的常开点电阻值 | RSJ出现不工作，也可能是其电机线圈开路 |
| K3 | SA转换不了 | RSJ输出与SA之间 | SA无法转换或失效 | 检查SA触点的电阻值 | 频繁转换损坏 |
| K4 | 手动无法起动 | SA手动端和SA1输入 | SB1断路或损坏 | 检查SA手动端和SA1输入 | 频繁起动、停止所产生的电火花会令接触点产生接触不良 |
| K5 | 同上 | SB1与SB2之间 | SB1或SB2损坏 | 检查SB1输出端与SB2输入端电阻值 | 频繁起动、停止所产生的电火花会令接触点产生接触不良 |
| K6 | 电源灯HL1亮，压力故障灯HL5也亮近，按SB2,KM2不闭合，风机不工作 | SB2L线与SP之间 | HL5压力保护故障灯亮，说明SP常闭接触点接通，即风机、不能正常工作 | 查SP复位开关是否动作， | SP动作一般是压缩机高低压力引起保护 |
| K7 | 电源灯HL1亮，过载故障灯HL4也亮近，按SB2,KM2不闭合，风机不工作 | SP与FR之间 | HL4过过载故障灯亮，说明FR常闭接触点接通，风机不能正常工作 | 查FR复位开关是否动作，或风机电机线圈绕组电阻值 | FR出现过载一般是风机电机温度过高引起 |
| K8 | 按SB2，KM2不吸合，风机不能工作 | FR与KM12之间 | 过载没保护，但风机又不能工作，可能是KM1的线圈开路 | 检查KM2输入端与FR输出端电阻值 | 频繁起动、停止所产生的电火花会令接触点产生接触不良 |
| K9 | 自动档无法工作 | SA自动端与ST输入端 | 电子温度计常开触点断开 | 检查SA自动端与ST输入端电阻值 | ST常开断开可能是是温度设定误差造成，非故障 |
| K10 | 按SB2,KM能吸合，但松手后不工作 | SB1输出与SB2常开触点之间 | 松手后，风机不工作，一般是无法自锁 | 检查SB1与SB2常开触头的电阻值 | 也可能是辅助触头接触不良，引起无法自锁 |
| K11 | 按SB2,KM2能吸合，但风机运行灯和压缩机不工作 | FR输出与KM2常开触点之间 | 压缩机与风机工作灯都不工作，故障多为KM2另一常无法接触 | 检查FR与KM2常开触头的电阻值 | 也可能是辅助触头接触不良，引起无法自锁 |
| K12 | 自动档无法工作 | ST输出端与SB2输出端 | 电子温度计常开触点断开 | 检查ST输出端电阻值 | ST常开断开可能是是温度设定误差造成，非故障 |
| K13 | 电磁阀不工作 | KM2输出与YV输出之间 | 电磁阀卡住，无法打开 | 检查YV有无电阻，通电后是否有振动 | 当出现此故障，要与HL2的电阻值比较大小，并串联阻值不一样 |
| K14 | 压缩机无法启动 | KM2输出与KT输入端 | KT线圈能工作，但无法廷时启动压缩机 | 检查KM2常开与KT的电阻值 | 也可能是辅助触头接触不良，引起无法自锁 |
| K15 | 压缩机无法启动 | KT常开输出与KM1输入端 | KT或KM1无法接触 | 检查KT输出与KM1的输入电阻值 | KM1线圈烧断 |
| K16 | 时间继电器不工作 | KM2与KT输入端 | KT线圈开路 | 检查KM2常开的输出与KT的输入 | 检查线圈输入电压 |
| K17 | 电子温度计无显示 | FU3输出与ST输入端 | ST线圈是否开路 | 检查FU3输出与ST输入端的电阻值 | 同上 |
| K18 | 无法除霜 | KM3常开输入与KM3线圈输入端 | 接触器和加热器损坏 | 检查KM3常开输入与KM3线圈输入端间的电阻值， | 频繁停止起动会使触点接触不良 |
| K19 | 无法除霜 | FU3输出与RSJ输入端 | RSJ线圈是否开路 | 检查FU3输出与RSJ输入端的电阻值 | 同上 |
三、元件设备清单
| 序号 | 项目 | 型号规格 | 数量 | 备注 |
| 1 | 转换开关 | 常用 | 2个 | |
| 2 | 指示灯 | 220V | 8个 | |
| 指示灯 | 380V | 3个 | ||
| 3 | 四极空气开关 | 15A | 2个 | |
| 4 | 二极空气开关 | 15A | 2个 | |
| 5 | 中间继电器 | 常用 | 2个 | |
| 6 | 压力继电器 | 高/低/常用 | 2个 | |
| 7 | 时间继电器 | 得电延时 | 2个 | |
| 8 | 交流接触器 | 380V/15A | 6个 | |
| 9 | 热继电器 | 常用 | 4个 | |
| 10 | 起动\停止开关 | 常用 | 4个 | |
| 11 | 故障开关 | 常用 | 50个 | |
| 12 | 故障灯 | 常用 | 30个 | |
| 13 | 保险丝管 | 5A | 6个 | |
| 14 | 化霜定时器 | 常用 | 2个 | |
| 15 | 化霜双金属片 | 常用 | 2个 | |
| 16 | 电磁阀 | 常用 | 2个 | |
| 17 | 接线排 | 常用 | 10个 | |
| 18 | 连接导线(有色) | 常用 | 2扎 | |
| 19 | 电柜 | 见图 | 1个 | |
| 20 | 电子温控器 | 常用 | 2个 | |
| 21 | 电流表 | 5A/常用 | 2个 | |
| 22 | 电压表 | 380V/常用 | 2个 | |
| 23 | 绝缘板 | 常用 | 16公斤 | |
| 24 | 线槽 | 常用 | 8条 | |
| 25 | 槽钢 | 常用 | 2米 | |
| 26 | 故障箱 | 2个 | ||
| 27 | 杂物配件 | 1批 |
