吊车模拟演示实训装置
栏目分类：产品总目录 发布日期：2020-04-20 浏览次数：次
吊车模拟演示实训装置,汽车吊液压操作演示实验台液压传动各元部件结构及工作原理观摩、拆装实验。咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【吊车模拟演示实训装置,汽车吊液压操作演示实验台】的实训室建设方案，对【吊车模拟演示实训装置,汽车吊液压操作演示实验台】施行三包售后服务，如果您对我们的【吊车模拟演示实训装置,汽车吊液压操作演示实验台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

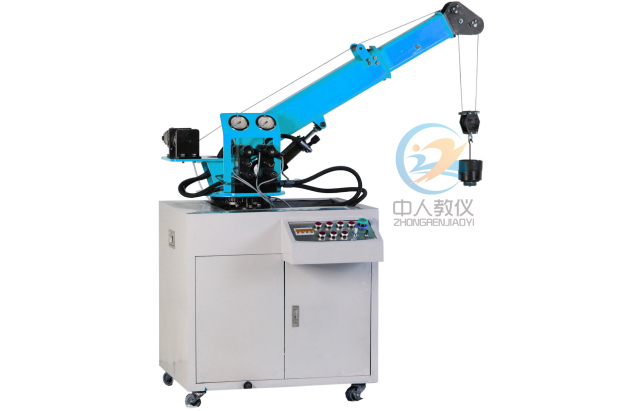

ZRYY-QZJ起重机实训台
汽车起重机是以轮胎式基础车为载体配以起重设备工作装置和操纵机构组成的自行起重机械，是工程机械中用途很广泛的一个机种。它适用于大型野外施工工程，如建筑工地、施工筑路、水利工程、国防工事、修建路堑等工程中起运、提升等作业。
一、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。2、液压起重机械演示控制实验。
3、PLC软件控制实验。
4、序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、起重机械演示控制实验回转 " 升缩 " 变幅 " 起升
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点
1、汽车起重机实训台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制推操作于一体。2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、起重机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、起重机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数
电机型号：M3P4H523 功率：1.5KW 转速：1450r/min油泵型号：VP-15 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：1450×680×1780mm
五、液压实验台的具体配置
| 序号 | 名称 | 规格型号 | 数量 | 厂 家 | 备 注 |
| 1 | 电机 | M3P4H523 | 1 | 河谷机电 | |
| 2 | 变量叶片泵 | VP-15 | 1 | 河谷机电 | |
| 3 | 油箱 | 40L | 1 | 中人教仪 | |
| 4 | 油位指示计 | YWZ-150 | 1 | 浙江东瓯 | |
| 5 | 回油滤油器 | WU-160×100J | 1 | 浙江金洋 | |
| 6 | 空气滤清器 | EF-25 | 1 | 浙江金洋 | |
| 7 | 液压油 | 32# | 1 | 中人教仪 | |
| 8 | 油路板集成块 | 1 | 中人教仪 | ||
| 9 | 油缸 | M0B30/16/150LB | 2 | 上海正控 | |
| 10 | 三位四通电磁换向阀 | MBP-02 | 2 | 朝田液压 | |
| 11 | 叠加式节流阀 | MTP-02 | 1 | 朝田液压 | |
| 12 | 带减速调速电机 | 220V 120W | 1 | 欧鹏电机 | |
| 13 | 伸缩臂 | 1 | 中人教仪 | ||
| 14 | 起吊机构 | 1 | 中人教仪 | ||
| 15 | 转动臂 | 1 | 中人教仪 | ||
| 16 | PLC | FX1S-20MR | 1 | 三菱 | |
| 17 | PLC通讯电缆 | 1 | 三菱 | ||
| 18 | 接近开关 | LJ12A3-4-Z/BX | 2 | 长丰电子 | |
| 19 | 中间继电器 | HH54P | 9 | 前进电器 | DC24V |
| 20 | 接触器 | CJ20-25 | 3 | 德力西 | 20A 220V |
| 21 | 三相漏电保护开关 | DZ47LE | 1 | 德力西 | C20 |
| 22 | 塑料外壳式断路器 | DZ108-20 | 2 | 德力西 | 6.3-10A |
| 23 | 单极断路器 | DZ47-63 | 2 | 德力西 | C6 1P |
| 24 | 单极断路器 | DZ47-63 | 2 | 德力西 | C3 1P |
| 25 | 紧停按钮 | LAY50-11Z | 1 | 上海双科 | |
| 26 | 自锁带灯按钮 | LAY50-11DT/24 | 12 | 上海双科 | |
| 27 | 两档旋钮 | LAY50-11X2 | 2 | 上海双科 | |
| 28 | 信号灯 | NXD-211 | 21 | 上海双科 | 24V |
| 29 | 开关电源 | HS-150-24 | 1 | 上海明纬 | |
| 30 | 普通按钮 | CAY50-11 | 9 | 上海双科 | |
| 31 | 快速插头插座 | XS12K2P | 18 | 锦连电器 | 二芯 |
| 32 | 二极管 | ZN4007 | 6 | MIC | 200V |
| 33 | 电器控制模块 | 1 | 中人教仪 | ||
| 34 | PLC编程软件 | 1 | 三菱 | ||
| 35 | PLC编程手册 | 1 | 三菱 | ||
| 36 | 使用说明书 | 1 | 中人教仪 | ||
| 37 | 实验指导书 | 1 | 中人教仪 | ||
| 38 | 装箱单 | 1 | 中人教仪 | ||
| 39 | 三通接头 | M16×1.5 | 3 | 中人教仪 | |
| 40 | 三通接头 | M14×1.5 | 3 | 中人教仪 | |
| 41 | 耐压胶管 | 4 | 上海 | ||
| 42 | 防震压力表 |
YTN60 （0-10MPa 2.5级） |
3 | 红旗 | |
| 43 | 活动扳手 | 10，， | 1 | 上海 | |
| 44 | 内六角扳手 | 1 | 上海 | ||
| 45 | 开口扳手 | 8-10 | 1 | 上海 | |
| 46 | 开口扳手 | 12-14 | 1 | 上海 | |
| 47 | 开口扳手 | 17-19 | 1 | 上海 | |
| 48 | 螺丝刀（一字、十字） | 6，， | 各1 | 上海 | |
| 49 | 螺塞 | M10×1 | 10 | 上海 | |
| 50 | 尖嘴钳 | 1 | 上海 | ||
| 51 | 工具盒 | 1 | 上海 | ||
| 52 | 防尘罩 | 1 | 中人教仪 | ||
| 53 | 组合垫 | φ10 | 10 | 宁波 | |
| 54 | O型圈 | 20 | 宁波 | ||
| 55 | O型圈 | 10 | 宁波 | ||
| 56 | O型圈 | 10 | 宁波 | ||
| 57 | 生料带 | 1 | 长沙 | ||
| 58 | 起重机械 | 1550*650*1800mm | 1 | 中人教仪 |
