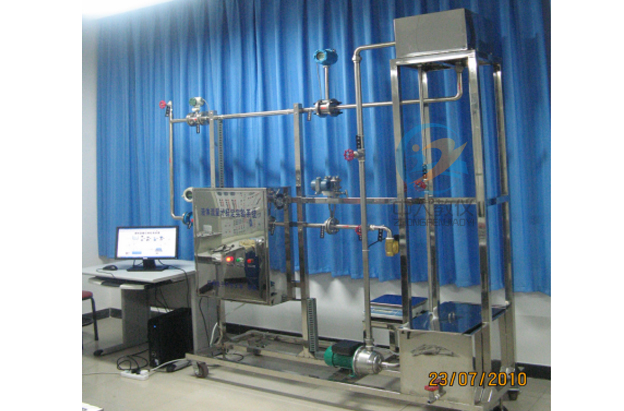

液体流量仪表校准实验台
1、项目概述
流量是生产与科学试验中的重要参数,不论是工业生产还是科学试验都需要进行流量的测量,以核算过程或设备的生产能力及各部分流量所占的比例,以便对过程或设备作出评价。目前,测量流量的仪表大致可分为三类,即速度法、体积法和质量流量法。虽然各种流量仪表在出厂前都进行了流量标定,建立了流量刻度标尺,但是在实验室或生产上应用时,工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计,则需要在使用之前进行现场校准工作。
阀门管路流量仪表校验实验台主要采用称重法,对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据,经过串口传输给计算机使用;运用C#2005和SQL搭建软件平台,完成实时数据读取,数据计算和数据存储,历史数据查询以及实时曲线绘制,并实现流量计标定。
2. 技术参数
流量范围:1~10m³/h压力:1.6MPa
介质:水
仪表测量精度:0.5级
电源:440V 16A
输出信号:4~20mA
3. 工作原理
(1)打开总阀2,打开循环水泵1,并调节溢流阀3的高度,使高位水箱4中处于一定的水位,调节比例阀7,从而保证水路系统中的水流稳定。(2)打开称量筒18的进水阀16和出水阀15,确认出水阀有水流出;
(3)打开排液阀14,同时关闭称量筒的进水阀16,使水箱中水流尽后,关闭出水阀15,此时除称量筒外构成一个闭环循环系统;
(4)关闭排液阀14、15,同时打开水箱进水阀16,这时系统构成一个环路;
(5)在计算机上操作,开始检测,具体软件操作在软件部分阐述;
(6)实验结束,先关闭水泵,放尽称称量筒里液体;
(7)调节溢流阀3的高度和调节阀7,调节环路流量,重复以上操作。
实验系统的温度、压力、流量、重量等状态参数由相应的传感器或测量仪器获取。实验数据的处理由上位计算机专用软件进行计算和显示,可显示实时数据和实时曲线。
4.配置清单
序号 | 名 称 | 型 号 规 格 | 数量 | |
一 | 水路系统 | |||
1 | 水泵 | 不锈钢 | 1台 | |
2 | 截止阀 | 闸阀,排污阀,排气阀,过滤器等 | 5只 | |
3 | 管路 | 塑钢管,接头,不锈钢管,法兰,连接件 | 1套 | |
4 | 高位水箱 | 不锈钢 | 1只 | |
5 | 水槽 | 不锈钢 | 1只 | |
6 | 机架结构 | 不锈钢,自制 | 1套 | |
二 | 电子称重单元 | |||
1 | 电子秤 | 串口通讯,9903-15kg/9903-15kg | 1台 | |
2 | 称量筒 | 不锈钢 | 1只 | |
三 | 数据采集系统 | |||
1 | 数据采集单元 | 自制 | 1台 | |
2 | 数据传输电缆 | RS232/485,支持MODBUS协议 | 1只 | |
3 | 信号线 | RVVP 2×0.75 | 1批 | |
4 | 温度传感器 | PT100 | 2只 | |
四 | 测量控制单元 | |||
1 | 计算机 | OptiPlex 380; 2009W 20英寸 HAS 宽屏显示器 | 1套 | |
2 | 有机玻璃板 | 具体外形尺寸见图纸 | 1套 | |
3 | 比例调节阀 | φ20 | 1只 | |
4 | 电磁阀 | φ20 | 4只 | |
5 | 电气辅材 | 空气开关,漏电保护器,电线,光电隔离模块,线槽 | 1套 | |
五 | 待校准流量计 | |||
1 | 孔板流量计 | φ20 一体化孔板流量计 | 1套 | |
2 | 涡街流量计 | φ20 LUGB系列涡街流量计典型产品 | 1套 | |
3 | 涡轮流量计 | φ20 LW系列液体涡轮流量计 | 1套 | |
4 | 电磁流量计 | φ20 LD系列电磁流量计典型产品 | 1套 |
