空调系统多联机实训系统
栏目分类：产品总目录 发布日期：2020-09-04 浏览次数：次
空调系统多联机实训系统,VRV中央空调实验装置采用变频压缩机、电子膨胀阀和先进控制系统，咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【空调系统多联机实训系统,VRV中央空调实验装置】的实训室建设方案，对【空调系统多联机实训系统,VRV中央空调实验装置】施行三包售后服务，如果您对我们的【空调系统多联机实训系统,VRV中央空调实验装置】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

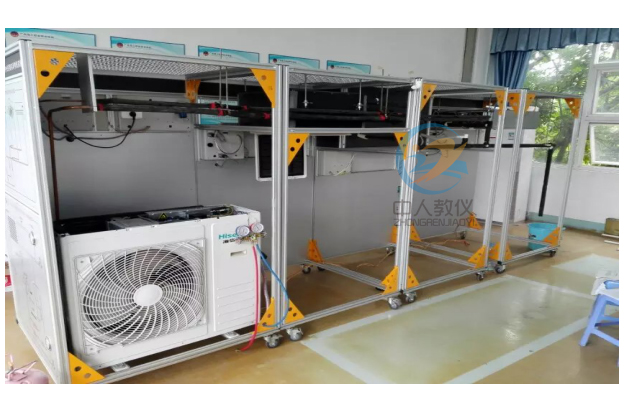

ZRLR-DL空调系统多联机（可变冷媒制冷剂流量系统）系统实训装置
一.产品概述
变制冷剂流量空调系统实训变制冷剂流量系统（VRV，VariableRefrigerantVolume）空调系统，是在电力空调系统中，采用变频压缩机、电子膨胀阀和先进控制系统，控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，实时地满足室内冷热负荷要求的高效率冷剂空调系统。VRV空调系统具有节能、舒适、运转平稳、占用的建筑空间比较小等诸多优点，更能满足用户个性化的使用要求，在几百到两万平方米的建筑物中得到广泛应用。
二、主要特色
1， 系统采用VRV机组，其特点为质量优、体积小、压缩机变频调节。变频压缩机可调节范围位于其额定能力的48%～104%之间，其能量调节须考虑到压缩机频率调整所需的时间，由于变频压缩机本身的动态特性限制，在调整能量时应小于一定的速度，故调节为分步，分阶段调节；而压缩机电动机的转速是根据室内空调负载成比例变化的。2， 系统终端处理机多样化：；让学生了解室内机组的多样化的结构形式。每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
3， 系统的完整性、独立性：与实际中的家用，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
操作台只需交流220V电源即可投入使用，占地面积小，节约用房、减少基建投资。
4， 装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
5，设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
三、技术参数
1.电源：三相五线AC380V±10% 50Hz 室外机总电流25A2.工作环境：温度-10℃~+40℃ 相对湿度≤85% 海拔≤4000m
3.采用微电脑变频控制，可以通过总线实现集中控制检修。
4、具有专用数据采集系统，在上位计算机实现参数检测，故障记录，数据 曲线等
四、系统组成
VRV空调室外机、多种类型的室内机、新风换气机、制冷剂管道、分歧器、凝水管道、送风管道、风口、室外机控制器、室内机控制器、集控器、上位机检修工作站、通信转换器、配电系统配置表1
| 序号 | 名 称 | 技术参数 | 数量 | 单位 |
|
1 |
室外机 | 制冷量：11.2kW；制热量：12.5kW；电加热：3.6kW；耗电量：215W；风量：1700m³/h；噪音：42/34 dB/A；机外静压：20Pa；电源：380V 3N 50HZ | 1 | 套 |
| 室内机 | 制冷量：4.0kW、制热量：24.5）kW、循环风量：270m3/h、连接方式：喇叭口连接 | 3 | 套 | |
| 2 | 室外机 |
制冷量：10.0kW； 制热量：11.2kW；电加热：3.6kW；耗电量：215W；风量：1500m³/h；噪音：42/34 dB/A；机外静压：20Pa；电源：380V 3N 50HZ。 |
1 | 套 |
| 室内机 | 制冷量：4.0kW、制热量：4.5kW、循环风量：270m3/h、连接方式：喇叭口连接 | 3 | 套 | |
| 3 | 室外机 | 制冷量：12kW；制热量：13.2kW；电加热：3.6kW；耗电量：4.28W；风量：2000m³/h；噪音：48/39 dB/A；机外静压：30Pa；电源：380V 3N 50HZ。 | 套 | |
| 室内机 | 风机盘管式室内机参数：制冷量：7.0kW、制热量：7.5）kW、循环风量：270m3/h、连接方式：喇叭口连接 | 3 | 套 | |
| 室外机 | 多联机室内机3台，技术参数：制冷量：22.4kW；制热量：25.0kW；耗电量(制冷)：5.2kW；耗电量(制热)：5.5kW；风量：11400m³/h；噪音：60 dB/A；机外静压：80Pa；电源：380V 3N 50HZ； | 1 | 套 | |
| 室内机 | 风机盘管式室内机参数：制冷量：4.0kW、制热量：4.0）kW、循环风量：270m3/h、连接方式：喇叭口连接 | 套 |
| 序号 | 名 称 | 主要部件、器件及规格 | 数 量 | 备注 |
| 1 | 模拟房间 |
长×宽×高为100cm×100cm×215cm 制热量：2.0）kW、循环风量：270m3/h、连接方式：喇叭口连接 |
3套 | |
| 2 | 室外机组 | 配置表1 | 1套 | |
| 3 | 测量仪表 |
耐震真空压力表：量程-0.1～1.5MPa、-0.1～3.5Mpa； |
4套 | |
| 4 | 扳手 | 0-300mm | 2把 | |
| 5 | 螺丝刀 | 十字 | 1把 | |
| 6 | 内六角扳手 | 6mm | 1把 | |
| 7 | 产品使用说明书 | 1份 | ||
| 8 | 产品实验指书 | 1份 | ||
| 9 | 温度仪表 | 测量范围：：-40℃～70℃ | 6 | |
| 10 | 手阀 | 1/4 | 4 | |
| 11 | 中央空调控制器 | 3 | ||
| 12 | 检修软件 | 1 | ||
| 13 | 智能考核系统 | |||
| 14 | 考核软件 | |||
| 15 | 中央空调支架 | 铝合金1100MM*1100MM*2000MM | 4套 | |
| 16 | 空调流程板 | 铁板喷绘面板 | 4套 | |
| 17 | 管道系统 | 1套 | ||
| 18 | 分岐器 | 4套 |
五，实训项目
[一]初级工实训：1.VRV空调系统认知与操作运行 2.室外机组电气控制原理基础知识
3.室内机组电气控制原理基础知识（三种内机） 4.制冷系统流程原
5.系统不同工况操作 6.系统故障模拟设置
[二]中级工实训：
1.中央空调系统安装调试 2 .中央空调系统安装
3.中央空调控制系统安装 4.中央空调工程调试
5.室外机、室内机的安装方法与标准 6.管道系统的安装方法与标准
7.配电与控制系统安装方法与标准 8工程调试的主要内容、步骤和方法
9.制冷系统常见问题 10. 配电系统常见问题
11.控制系统常见问题 12.数据采集系统使用、数据分析与诊断
13.制冷工况性能测试 14.运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究
15.实验二：采暖工况（热泵）性能测试
[三]电气考核实训：
1.常规故障诊断分析 2. 微电脑故障诊断分析
3. 高压保护实训 4.室内传感器实训
5.通信电路实训 6. 室内机三通信故障
7.室内机二通信故障 8. 室内机一通信故障
9.室内二传感器实训 10.室内三传感器实训
11.室内机安装设置实训 12.控制面板故障分析
13.减 少室内机的的现象分析
★智能多联机测试控制软件
1、中央空调测试程序中央空调机由于工程复杂，设备分散，有的已经装修在开花板上测试程序，一但出现了故障，工程量相当大，为了能够快速准确地测出故障是由主机机组还是室内机的故障的，每个生产厂家根据生产的和维修的需要而开发了中央空调测试程序。可测试压缩机的运转频率，传感器的各种数据，电子膨胀阀的工作步数等几十种中央空调的工作数据和状态，软件可实现对内机的控制，,可以对1-64台内机的状态进行设定。是高校提供了好的研究的学习设备。
中央空调测试维修控制程序软件；能够准确地快速确定故障发生在哪个机组，软件同时我显示空调100多个在线数据和运行状态，据不同的机型有不同的界面，具体为：1拖16(EVI)、1拖32、数码模块化1拖64、变频模块化1拖64、热回收、单机直流变频、单机交流变频、智能变频、单机420、单机900、模块式风冷螺杆等所有中央空调机。
2监测维修软件
软件配有中央空调和空调主机系统转换，软件可“手动”或“自动”选取需要监测的机型：
3、显示界面
参数设置都正确后,就可以对机组进行监测了,始监测”,软件会对数据进行解析,显示和存储。软件的显示界面主要有两个：文本显示界面和曲线显示界面
文本显示界面：可测试压缩机的运转频率，传感器的各种数据，电子膨胀阀的工作步数等几十种中央空调的工作数据和状态，在该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分“数据信息”中，显示当前接收到哪种数据帧、接收到的数据帧的地址、当前在线的手操器、内机、外机地址以及当前时间等信息。
4) 曲线显示界面
4远程控制内机
软件可实现对内机的控制，,可以对1-64台内机的状态进行设定。
一、系统概述
热泵空调系统的能耗问题是大楼日常运行成本控制的一大难题，整个暖通系统的能耗将占大楼能耗的50％以上，目前，国家的建设绿色节能建筑、节能减排的号召已经非常明确，节能环保是国家建设和发展的重要国策。地源热泵可以高效利用可再生浅层地热资源达到供暖、制冷等目的，地源热泵更具有高效、节能省费和环保等优点，已在北美和欧洲的许多国家取得了较快的发展，我国的地源热泵市场也日趋活跃。合理利热泵技术，结合远程监控系统，可实现不同温度水平下地热资源的高效利用，取得明显的社会经济效二、系统效果分析
本系统是专门为热泵空调系统设计的自动控制系统，旨在解决地源热泵空调系统传统手工控制所存在的问题，并引入自动控制理念到大楼的日常管理中。在大楼日常运转和管理中引入自动控制思想，实现控制系统的群控和自控，能带来普通旧有控制方案所无法提供的效果和功能，为业主的投资带来最大的回报。远程集中监控系统不仅可以监控设备运行情况，还可以对数据进行整理、存储、计算和分析，实现远程控制，是提高设备自动化、信息化水平的重要保障。建立对地源热泵系统的自动监控系统，在提高热泵机组系统自动化程度的同时，还可为建筑能耗测评和节能评估分析提供数据来源和依据。监控中心服务器完成机组和循环水泵的三相电流、电压、功率、温度和流量等参数的接收、显示、存储和打印等功能，并将检测到的相关参数进行计算，得到机组能效比与系统能效比，从而作为整个地源热泵系统节能评估的依据，实现由下面上的数据监控功能。必要时对机组系统进行远程控制，服务器将控制命令通过网络送给机组和泵等被控对象，实现由上而下的设备控制功能。以单台机组为监控单元，运行机组安装现场采集传感器及远程控制终端，现场数据由进出口的 2个温度传感器，2个压力传感器，2 条地埋管测温线缆，两台热量表，一台电量表组成。传感器数据送至采集模块接口，再通过采集模块 RS485 接口传输至监控电脑远程控制。（如果现场同时有 PLC 设备，可接于同一根 485 总线，连于远程控制终端，即可实现设备的远程启停，参数的设定，状态复位等
三、 监控系统实现的功能
监控中心用一台电脑可用于监控多个项目站点，也可多个监控中心监控同一个项目站点，监控中心实现可视化形式例如仪表盘，表格，现场模拟图等形式展现给客户前端，客户可以在云平台随时登录查看工程状态，导出数据 excel 报表，数据云备份永不丢失。同时支持组态软件的异地上位机监控，及微信报警及查询，另控制器内可插入手机卡即可实现短信控制，短信报警，短信查询功能，掉电报警等功能。4.1 管理功能
直观的图形操作界面通过触摸屏的系统软件，可定制的组态界面，以便让用户可以直接通过面板查看整个空调系统的状态，界面可以自定义重新开发。
4.2状态显示
在面板上面可以直观的看到水泵的运行状态，故障状态和手/自动状态，可以实时显示温度、压力、电量、热量等相关参数，自动生成历史曲线图、历史数据导出 Excel、数据、曲线图打印、SQL 数据库管理工具、定时备份、手动备份。
如果将面板型PC进行联网，可以在局域网内其它机器上面查看空调系统的状态，管理更为高效。
4.3参数设定
操作员权限设定，对不同的操作人员，可设置不同的权限，避免一些不熟悉系统的人产生误操作，只有具备相应权限的人才能进行相应的操作，保障了空调冷热源系统的安全性。对设备进行启停控制，可在屏幕上面通过按键的方式实现对设备的启停控制，甚至都不需要接触到开关之类的设备，更加安全，而且更为直观，效率更高。
4.4报警通知
监控中心上位机组态软件可实现就地声音报警，短信通知报警，手机微信服务号报警推送，报警记录查询等功能。高级管理员查询所有监控传感器状态，普通管理员查询分管各区域或各类传感器实时状态，报警状态等信息。报警短信通知根据值班表发送，同一监控点可同时一人或多人接收短信报警，保障短信通知准100%准确。
4.5空调系统冷热负荷实时跟踪、调节
中央空调系统中设备的选型均根据空调系统的满负荷状态确定，而满负荷状态代表这样一个概念：即考虑最不利的使用工况下、建筑物中所有需要服务的房间或场所同时使用空调，各种冷热负荷互相叠加而成的综合最大值。在实际的运行过程中，空调系统90%以上的时间处于部分负荷状态下运行，显然，根据满负荷状态下选定的设备让其在部分负荷下连续长期运行，这些设备出路低效率运行状态，造成很的能源浪费，因此具有很大的节能潜力。
四、热泵系统监测的意义：
COP(Coefficient Of Performance),即能量与热量之间的转换比率，简称能效比。COP值(制冷效率)实际就是热泵系统所能实现的制冷量（制热量）和输入功率的比值，在相同的工况下，其比值越大说明这个热泵系统的效率越高越节能；因此在作制冷系统COP值比较之前，首先要确定各个热泵系统是否在相同的工况之下，然后再进行计算比较。地源热泵系统的COP值较其他的空调系统要高，节能性好，在当前国家实施节能减排的形势下，采用该技术具有重要的意义，因此，为扩大推广利用地源热泵技术，有必要构建地源热泵能耗在线监测系统，该系统能自动检测地源热泵的运行情况，耗能及能效比的指标。
